Cách nhận biêt và phân biệt các loại cable Mạng

Cách nhận biêt và phân biệt các loại cable Mạng | 5228 lượt xem | 2014-12-27 | Rating: 4.5 Posted By: Thanh Bình

Khi sử dụng cáp đồng đôi xoắn để truyền dữ liệu trong mạng LAN, người dùng thường không biết phải lựa chọn loại cáp nào để đáp ứng các ứng dụng của hệ thống mạng với chi phí hợp lý nhất mà hiệu quả đem lại cao nhất. Bài viết này sẽ giúp các bạn phân biệt các loại cáp ( Cat. 5, Cat. 5e, Cat. 6 và Cat. 6A ), từ đó bạn sẽ có thêm các thông tin cần thiết để lựa chọn loại cáp phù hợp hơn với nhu cầu sử dụng của mình.

Các tổ chức như Hiệp hội Công nghiệp Viễn thông (TIA) và Hiệp hội Công nghiệp Điện tử (EIA) thiết lập các tiêu chuẩn cho từng sản phẩm cáp mạng cat 5, cat 5e, cat 6, cat 6A ... cụ thể, và những tiêu chuẩn này đã dẫn tới việc cáp đồng đôi xoắn được chia thành nhiều loại khác nhau dựa trên mức độ hiệu suất của chúng.

Dưới đây là đặc điểm nhận dạng từng loại cáp mạng: cat. 5, cat. 5e, cat. 6, cat 6A...

Cáp Cat. 5

Cáp Category 5 là loại cáp cơ bản nhất gồm loại không bọc giáp (UTP) và bọc giáp (FTP); các dây dẫn đồng của cáp thường là lõi đặc (solid) hoặc lõi bện (stranded). Cáp lõi đặc được dùng khi dữ liệu được truyền ở khoảng cách xa, trong khi đó cáp lõi bện thường được sử dụng làm cáp đấu nối (patch cord). Băng thông cáp Cat. 5 lên đến 100 Mhz và hoàn toàn đáp ứng các ứng dụng 10/100 Mbps Ethernet.

Cáp Cat. 5e

Cáp Cat. 5e (viết tắt của Category 5, enhanced) là loại cáp tương tự như cáp Cat. 5 nhưng đáp ứng được các tiêu chuẩn cao hơn trong việc truyền dữ liệu.

Phân biệt các loại cable Mạng cat 5e itvsolution

Trước đây, Cat. 5 rất phổ biến trong các hệ thống mạng, tuy nhiên ngày nay Cat. 5e gần như thay thế hoàn toàn Cat. 5 trong quá trình lắp đặt mới. Hơn nữa, Cat. 5e ít bị nhiễu chéo (cross-talk) hơn so với Cat. 5 và hỗ trợ ứng dụng Gigabit Ethernet (tốc độ truyền tín hiệu 1000 Mbps).

Cáp cat 6

So với 2 loại cáp vừa được đề cập, Category 6 là loại cao cấp hơn và cung cấp hiệu suất tốt hơn. Cũng giống như Cat. 5 và Cat. 5e, Category 6 được làm từ bốn đôi dây đồng và mỗi đôi dây được xoắn với nhau; nhưng khả năng của nó vượt xa các loại cáp khác vì sự khác biệt về cấu trúc: lõi chữ thập (cross filler) dọc theo chiều dài dây. Nhờ có cross filler, 4 đôi dây được cô lập hoàn toàn; điều này làm giảm nhiễu chéo (cross-talk) và cho phép truyền dữ liệu tốt hơn.

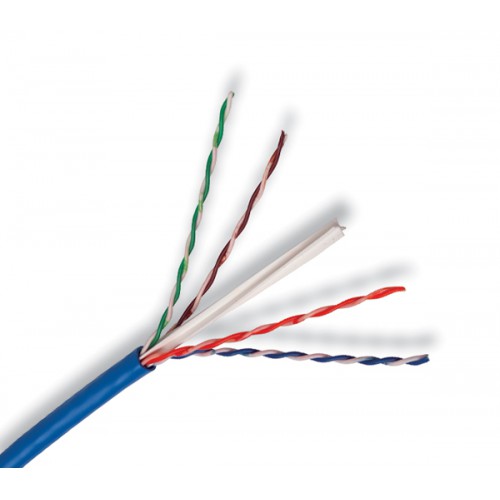

Phân biệt các loại cable Mạng cat6 itvsolution

Ngoài ra, Cat. 6 có băng thông 250 MHz hơn gấp đôi so với Cat. 5e (100 MHz) và có thể hỗ trợ ứng dụng 10 Gigabit Ethernet với khoảng cách tối đa là 37 m.

Cáp Cat. 6A

Sự ra đời của Category 6A nhằm đáp ứng yêu cầu truyền dữ liệu ở tốc độ cao hơn với khoảng cách xa hơn. Do đó, cấu tạo của Cat. 6A đặc biệt hơn so các loại khác. Cat. 6A thường có thêm lớp vỏ bọc giáp hoặc lớp vỏ nhựa cáp được làm dày hơn để hạn chế nhiễu từ bên ngoài. Với băng thông 500 MHz gấp đôi so với Cat. 6, Cat. 6A cung cấp hiệu suất tốt hơn và hỗ trợ ứng dụng 10 Gigabit Ethernet lên đến khoảng cách 100 m.

phân biệt cáp mạng cat6a itvsolution

Hiện nay Cat. 6A chưa được sử dụng phổ biến do vấn đề chi phí khá cao. Chi phí đầu tư cho một hệ thống Cat. 6A có thể nhiều gấp đôi so với Cat. 6, bên cạnh đó việc đầu tư cho các thiết bị mạng hoạt động ở tốc độ 10 Gbps cũng tốn rất tốn kém. Do vậy, Cat. 6 và Cat. 5e vẫn được lựa chọn vì đáp ứng được hầu hết các ứng dụng mạng cơ bản hiện nay. Tuy nhiên, việc sử dụng Cat. 6A tại thời điểm hiện nay được cho là sáng suốt vì theo thống kê của các nhà sản xuất cáp cứ 18 tháng thì yêu cầu về tốc độ truyền dữ liệu sẽ tăng gấp đôi. Khi đó, bạn không phải tốn chi phí để thay toàn bộ hệ thống cáp đã được lắp đặt và đầu tư lại từ đầu.
